TRIM ION US-100Lについて。

特徴

•

  トリムイオンUS-100Lは、
  水と人との
  新たな関係を創造します。

•

  奥行きわずか10cmのコンパクトなアンダーシンク型本体

  本体をシンクの下に収納するアンダーシンクタイプの高性能電解水素水整水器です。最先端技術を駆使した新設計により、本体部の奥行きがわずか10cmという画期的なコンパクト性を実現。引き出し式を含めたほとんどのメーカーのキッチンに収納可能なデザインで、カートリッジ交換もカンタンです。

•

  デザインと使いやすさを追求した専用水栓

  機能性とデザイン性の両立を目指して設計されたシンプルで高級感のあるデザイン。ビジュアル的にレイアウトされた操作部は照光し、どなたでも簡単に操作できます。電解水素水(DRINK)・浄水(P-WATER)・酸性水(WASH)、お好みの3種類の水を用途に応じて使い分けいただけます。

• 設置イメージ



暮らしにもっと美しく健康な水を

電解水素水は水道水に含まれる塩素や鉛などを除去し、さらに電気分解することによって陰極側に生成されるアルカリ性で還元性を持つ水素を豊富に含んだ水です。生成後、水素水中には白く小さい気泡が発生しますが、これは電気分解によって生成された水素の気泡です。そのままお飲みください。また、胃腸症状の改善に効果がありますので、毎朝のお通じなどが気になる方はぜひお試しください。

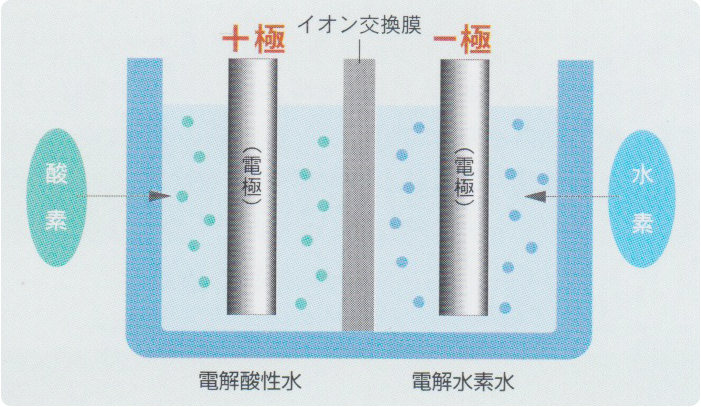

電気分解とは

• 一般的には電解とも呼ばれ、水素と酸素の化合物である水に電気エネルギーを与え、水を分子上水素と分子上酸素に分解することを言います。この電気分解の原理を利用しているのが電解水素水整水器です。



電解水素水

•

  緑茶・紅茶・コーヒーに

  おいしい水は緑茶・紅茶・コーヒーの味を引き立てます。

•

  水出し茶に

  電解水素水は沸かさなくてもそのままでお茶が良く出ます。

•

  ご飯の炊き水に

  電解水素水でご飯を炊くと、炊き上がりがふっくらで、おいしくなります。

•

  アルコール類の水割り用に

  不純物の少ない水はお酒の味をほとんど変えません。氷にしてもお使いいただけます。

•

  煮物に

  煮物の素材をふっくらとやわらかく仕上げます。

•

  アク抜きに

  調理用の水だけでなく、調理素材のアク抜きにもお使いいただけます。

•

  ダシ取りに

  昆布や鰹節等のダシを取るときにお使いいただくと、濁りのない透明感のある上質な味のダシが取れます。

浄水

•

  カルキ臭や汚れのない、きれいな水

  塩素系の不純物が含まれていない水です。赤ちゃんのミルクや薬の服用などにお使いください。

酸性水

•

  電気分解された、もうひとつの水の魅力

  電解酸性水は電解層の陽極側で生成される酸性の水です。洗顔や洗い物にお使いいただけます。

機能

コンパクトなのに高機能

アンダーシンク型なのでキッチンもスッキリ！
ここにも日本トリムの技術が生きています。

プレミアムマイクロカーボンカートリッジ
JIS規格による指定13物質^※1＋6物質^※2を12トン除去！

プレミアムマイクロカーボンカートリッジは、内部に無数の微細孔をもつ多孔性の炭素物質で構成されており、溶解物質の吸着が速く、濁りなどの微粒子までしっかり取り除きます。新成型法により、マイクロカーボンだけでJIS規格13物質及び浄水器協会自主規格6物質の除去が可能になりました。また、ろ材が目詰まりしにくく、水が流れやすいのが特長です。

•

  ①不織布

  繊維を3次元構造に重ね合わせ結合した多孔質シート。マイクロカーボンを通る前に、まずこの部分で大きい粒子の物質を除去します。

  ②マイクロカーボン(非常に細かい活性炭)

  (株)日本トリムのプレミアムマイクロカーボンUMSαカートリッジは、NSF認証を取得した活性炭（(株)日本トリム、(株)クラレ、フタムラ化学(株)共同開発）を使用しています。
  【NSF認証活性炭メーカー/品番】
  ・株式会社クラレ/T-SCO 60/150THM
  ・フタムラ化学株式会社/CN8200G

• 浄水カートリッジの交換時期は、水のろ過量・水質・水圧などにより異なります。
• 交換お知らせランプは、最初のご使用から約1年で点灯します。また、総通水量が約12tに達した場合は1年以内でも交換ランプが点灯します。ランプが点灯しましたら、カートリッジを交換してください。

※1　JIS規格13物質

(1)遊離残留塩素(カルキ)	消毒用添加物質で、水の味を損なう原因となっています。
(2)濁り(雑菌・固形鉛など)	水の中にある微粒子の濁りを発生させる物質です。
(3)総トリハロメタン	(4)クロロホルム	(4)〜(7)の総称を「総トリハロメタン」としており、水道原水の有機化合物と塩素が反応してできる物質です。
	(5)プロモジクロロメタン
	(6)ジブロモクロロメタン
	(7)ブロモホルム
(8)テトラクロロエチレン	ドライクリーニング用の洗浄剤や金属洗浄用の溶剤などに使われています。
(9)トリクロロエチレン	金属洗浄用の溶剤のほか、生ゴム、染料の溶剤等に使われています。
(10)1.1.1-トリクロロエタン	ドライクリーニング用の洗浄剤や金属洗浄用の溶剤などに使われています。
(11)CAT(農薬)	除草剤に広く使用されています。
(12)2-MIB(カビ臭)	植物プランクトンにより算出されるもので、いやな臭いの原因となります。
(13)溶解性鉛	水道用鉛管を使用する地域や家庭において水道水中に溶け込んでいます。

※2　浄水器協会自主規格6物質

(1)ジェオスミン(カビ臭)	植物プランクトンにより産出されるもので、いやな臭いの原因となります。
(2)フェノール類	染料、樹脂などの製造に使用されており、不快な臭味をつけます。
(3)陰イオン界面活性剤	石けんをはじめ、多くの合成洗剤に使用されています。
(4)四塩化炭素	ドライクリーニング用の溶剤や消化剤などに使われていました。
(5)ベンゼン	染料・医薬品・農薬等の様々な化学品の合成原料、溶剤、抽出剤などに使われています。
(6)シス-1, 2-ジクロロエチレン及びトランス-1, 2-ジクロロエチレン	樹脂・香料・染料の抽出溶剤、洗浄剤などに使われています。

• 排水量調整バルブ機能

  電解水素水と排水の取水バランスの調整がレバーで容易に操作できます。排水量調整によって電解水素水の濃度調整もできます。(取水排水量比率＝標準 5：1)



• 電解調整スイッチ

  本体上部にある電解調整スイッチで、低電解モード(※電解電流70％、消費電力約50％/当社比)に切り替えてご利用いただくことができます。この機能は硬水地域や水量が少なく電解水素水pH値が上がり過ぎる場合に有効です。



セーフティバルブ機能

本体内部の水道水圧が過剰に高くなった場合に備え、セーフティバルブ機能を採用しています。

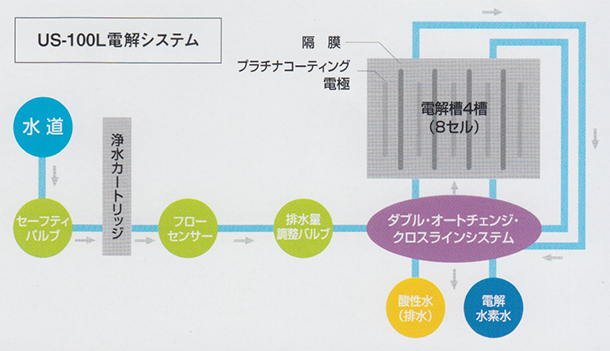

8セル多層型電解槽

水の電気分解を効率的にするためには水の単位体積当たりの電気量を大きくすることが必要です。US-100Lは4槽(8セル)に分かれた多層型電解槽を採用し、電解効率を高くしています。

スイッチング・レギュレータ制御方式

いつも安定した濃度の電解水素水を生成するために、地域や季節によって変化する水質に応じて自動的に電気分解を制御する日本トリム独自の技術を採用しています。さらに、この制御方式は電源変換効率がよく、電気を有効に使うことのできるエコ技術でもあります。

電解水素水の生成をメロディ＆ランプでお知らせ

電解水素水の生成中にメロディICにより、音楽が流れ電解生成していることをお知らせします。電解水素水は青、浄水は緑、酸性水は橙色に水栓のランプが照光します。

水漏れセンサーを装備した安全設計

万一本体より水漏れが発生した場合は本体に内蔵されているセンサーが感知し、強制的に電磁弁により止水する安全装置が装備されています。

電解水素水取水量1分間に最大4リットル

トリムイオンUS-100Lはコンパクトでありながら高性能。定格電流を4.5A(max.)と容量を大きく設定していますので、1分間に最大4リットルの電解水素水が取水可能です。
(本体入水圧160kPa、取水排水量比率＝5：1に設定した場合)

ダブル・オートチェンジ・クロスライン方式により安定した電解水素水を生成します。

電解水素水は電気分解の反応を利用して生成しています。電気分解はメッキの原理であるために必ず電極にスケールが付着します。電気分解能力が高いほど電極にスケールが付着し、電解能力を低下させてしまいます。
このような現象を防ぐために一定の水量を生成した後、電極の極性を反転させて酸化反応を起こす槽と還元反応を起こす槽を入れ替えます。次にバルブの動作によって電解水素水の水路と酸性水の水路を変換させ、電解槽の内部のスケールを除去し、長期間安定した電解能力で電解水素水を生成します。この方式をオートチェンジ・クロスラインと呼び2カ所に採用していますので不均一な水圧を防ぎ、さらに安定した電解水素水を生成します。

仕様

• シンク下にコンセント（アース端子付き）が無い場合は別途工事が必要となります。
• 落雷による故障や感電防止の為、電源コードのアース線を必ずアース端子に接続してください。
• スライド収納式キッチンにも設置可能です。詳細につきましては、販売店にご相談ください。

※寸法については設置前に必ずご確認ください。

付属品
1.専用水栓、2.分岐止水栓、3.フレキパイプ、4.接続ホース、5.電磁弁、6.クイックファスナー、7.水栓取付補助板、8.pH測定キット

主な仕様

医療機器製造販売認証番号	224AGBZX00024A01
定格電圧	AC100V
定格周波数	50-60Hz
定格電流	AC4.5A
定格電解電圧	DC50V(max.)
消費電力	約270W(待機時　約0.8W)
電解槽	4槽(8セル)
電極(枚数)	プラチナコーティング電極(5枚)
電極耐久時間	電解時間として4000時間(使用量・水質等の使用条件によって異なります。)
生成水取水方式	専用水栓方式
定格取水量	電解水素水　約4リットル/分(max.)、酸性水　約4リットル/分(max.)、浄水　約5リットル/分(max.)
使用可能配管水圧	50kPa(最低動作水圧)〜700kPa
本体重量	約5kg
電源コード長	約2.6m(アース線付き)
本体寸法	310(W)×329(H)×100(D)mm
水栓寸法	105(W)×290(H)×200(D)mm
浄水カートリッジろ過能力	JIS規格指定13物質 12トン(除去率80％) JIS S 3201での試験結果(試験ろ過流量4リットル/分)、浄水器協会自主規格6物質12トン(除去率80％以上)浄水器協会規格基準での試験結果(試験ろ過流量4リットル/分) (水質及び使用量によって多少の差異が生じますが、1日32リットル使用した場合で約1年間使用できます。)
電解槽洗浄方式	ダブル・オートチェンジ・クロスライン方式
電源回路	スイッチング・レギュレーター制御方式
本体保護機能	ヒューズ(基盤内蔵)：8A、水栓定流量弁、安全逃がし弁(過大水圧防止)、定電流制御回路(過電流防止装置)、過熱防止装置、水漏れセンサー
水栓認証登録番号	C-225

※掲載の製品の色は実際の色と異なる場合があります。

※製品の定格およびデザインは改良等のため予告なく変更する場合があります。ご了承ください。

※地域・水質(地下水等)によっては十分なpHが得られない場合があります。お買い上げの前に販売店にご相談ください。

アンダーシンク型整水器 設置ガイド

設置イメージ

•

  アンダーシンク型とは？

  • 卓上に専用水栓を設置し、シンクの下に器械本体を収納します。
  • 専用水栓は機能性とデザイン性の両立を目指して設計されており、どなたでも簡単に操作できます。
  • 設置の際は、シンク下に器械本体の設置スペースと電気コンセントが必要になります。

• (1)専用水栓の設置

  右記スペースをご確認ください。

  下記スペースをご確認ください。

  ※特に新築時、リフォーム時はまな板置き用の金具に接触しないよう気を付けてください。

  ※また、昇降機をご利用の場合下ろした時に接触しないかご確認ください。

  ※水栓の高さは約29cmです。

  (万が一の場合は40mm・80mmのローパイプ変更も可能です)



(2)本体の設置

器械本体の設置スペースをご確認ください。

横幅については本体サイズよりプラス30mm前後が必要です。

※キッチン扉のタイプが観音開きの場合は設置スペースは確保できます。

※新築物件、リフォーム物件の場合は止水バルブまで施工してください。

•



• (3)コンセントの確認

  コンセントが無い場合

  シンク内蔵食洗器があるかご確認ください。

  ※新築物件、リフォーム物件の場合は必ず電気配線をキッチン内まで引き込んでください。
